您當前所在位置：網(wǎng)站首頁 > 技術(shù)支持 > 學習資料
學習資料

ISO 2781 GB/T 533 ASTM D 297

橡膠，硫化的，熱塑性塑料——密度測量

該.標準制定了兩種測試方法是為了確定硫化固體和熱塑性橡膠的密度。這樣的測試對于橡膠化合物的質(zhì)量控制和計算已知材料體積所需的橡膠的質(zhì)量是重要的。

該.標準不包括橡膠相對密度的測定，這是已知體積的橡膠與在一定溫度下等體積的純凈水的質(zhì)量之比。

ISO23529，橡膠——物理試驗方法準備和調(diào)節(jié)試樣的一般程序。

原理：

給出兩種方法，

A：大多數(shù)的試樣和大多數(shù)的水在體積上是相等的，可以用天平配備著鍋跨確定試樣的體積。用水置換法時，浸于水中的試樣的表觀質(zhì)量比在空氣中低，被置換水的體積等于試樣的體積。

B：在窄口徑管材和電纜絕緣的情況下，只有當有必要把試樣分割成小片來清除空隙時才會被用。用天平和密度瓶來測量。

裝置：

普通的實驗儀器裝置如下：

1、分析天平，準確度± 1毫克

2、平衡盤跨架，方便的尺寸支持燒杯并允許測定測試片在水里的質(zhì)量 (方法A)。

3、燒杯，容量250立方厘米（或更小，如果是天平設(shè)計的需要）（方法A）。

4、密度測定瓶（方法B）。

試樣：

1、試樣應(yīng)由光滑表面的小片的橡膠構(gòu)成，沒有裂縫和灰塵，質(zhì)量至少是2.5克。對于方法B，試樣的形狀應(yīng)允許被分割成適當?shù)钠瑺睿▍⒖?0.3）。

2、需要至少兩種試樣形成和測試之間的時間間隔：

（1）除非另有說明技術(shù)原因，接下來的時間間隔的需要應(yīng)當要遵守。

（2）對于所有的測試意圖，形成和測試的更加短時間應(yīng)為16小時。

（3）對于無產(chǎn)品測試，形成和測試的更加長時間應(yīng)為4周，為了評估做比較，測試盡可能的在相同的時間間隔后被執(zhí)行。

（4）對于產(chǎn)品測試，只要可能，形成和測試的時間應(yīng)當不超過三個月。

在其它情況下，測試應(yīng)當在收到客戶產(chǎn)品時的兩周內(nèi)被執(zhí)行。

試樣的條件：

1、在橡膠的硫化和測試的間隔時，樣品和試樣應(yīng)當保護以免直射陽光。

2、在必要的準備過后，樣品應(yīng)當適應(yīng)標準的實驗室。

3、溫度（即23 °C ± 2 °C或27 °C ± 2 °C）在試樣從他們那切掉前至少要3小時。

4、試樣可能會立刻被測試，如果沒有的話，他們應(yīng)當被保持在標準實驗室。

5、溫度直至測試，如果準備包含磨光，磨光和測試之間的間隔不超過72小時。

測試溫度：

通常測試應(yīng)當在標準實驗室的溫度下（23 °C ± 2 °C或27 °C ± 2 °C）被執(zhí)行，相同的溫度被用于貫穿一個測試或一連串的測試并可作比較。

過程：

1、樣品的準備。

2、如果纖維有依附或嵌入樣品中，那么在切斷試樣之前應(yīng)把它去除。去除的方法要更好的避免膨脹液體，但如果必要，低沸點的適宜的無毒性液體可被用于弄濕接觸面。在遠離這種纖維和液體時應(yīng)注意避免拉伸橡膠，如果拉伸的話，那么在分開后會允許從橡膠表面完全的蒸發(fā)。有織物標記的應(yīng)當用磨光機磨光滑。

3、（參考ISO23529）。

方法A：

1、暫停測試片（見條款6）掛在天平上（5.1）使用合適的長度,長絲測試片的底部25毫米以上高于跨架（5.2)。細絲是由不溶于水和不吸收大量水的材料制成的。應(yīng)當可以抵消或可稱重,如果稱重,其質(zhì)量應(yīng)當扣除隨后的試樣的重量（見10.2.3）。

（1）在空氣中權(quán)衡測試片到更加近的毫克。重復稱量浸于新鮮沸水和冷卻的蒸餾水或去離子水中的試樣的重量（和鉛垂，如果需要，參考10.2.4），在標準的實驗室溫度（23 °C ± 2 °C或27 °C ± 2 °C）包含燒杯（5.3）加于跨架。去除依附在試樣的氣泡（參考10.2.5和10.2.6）稱重直至更加近的毫克，觀察幾秒鐘,以確保讀數(shù)沒有漂移逐漸對流的結(jié)果。

（2）使用的燈絲用具有質(zhì)量小于0.010 g，比如細尼龍長絲，以確保更加后的結(jié)果規(guī)定的準確性而糾正其質(zhì)量是沒有必要的。然而，當試樣小于規(guī)定的（例如當小O型環(huán)的密度被測量時）這會導致不準確，在更加后的計算中，細絲的質(zhì)量應(yīng)當算進去。如果懸架除了細絲的使用，懸架的體積和質(zhì)量在做更加后的計算時應(yīng)當被考慮進去。

（3）當這個過程用于橡膠時，密度小于1g/m ³，鉛垂是必要的，單獨在水中的鉛垂的進一步稱重是必要的。另外,液態(tài)的密度不同于水，和橡膠沒有任何互動，可用于代替水，在這種情況下給出了計算公式11.1將被修改取代水密度與液體密度的使用。

（4）誤差的主要來源是：

a、在水中稱重時依附在試樣表面的氣泡

b、作用在細絲的表面拉力

c、懸浮試樣的水中對流，在平衡相同情況下使得水的穩(wěn)定和空氣的穩(wěn)定到更加小化。

（5）為了減少依附在試樣的氣泡，允許添加一個表面活躍材料的追蹤（說明10000

的一小部分）如清潔劑清除水或把試樣隨時浸于合適的液體中，如甲醇或變性烈酒，混合水在橡膠有一個微不足道的浮腫或浸出的行動。如果后者方法被使用，防備措施將被采取使酒精減到更加小結(jié)轉(zhuǎn)額。

方法B：

1、在浸泡試樣（見第6）前后權(quán)衡清潔、干密度瓶和它的塞子（5.4）切成合適的碎片。準確的尺寸和片狀取決于原來試樣的厚度。

他們應(yīng)該是這樣的:沒有二維大于4毫米，第三不超過六毫米。在這些局限性之內(nèi)，片狀應(yīng)當盡可能的大。所有的切割邊緣務(wù)必要光滑。填滿瓶子，包含橡膠，新鮮的沸水和冷卻的蒸餾水或去離子水，在標準實驗室溫度（23 °C ± 2 °C或27 °C ± 2 °C）。去除依附在橡膠或者瓶子的瓶壁的氣泡（參考10.2.6上文和10.3.2下文）。插入塞子，注意不能有空氣進入瓶子或毛細管。小心的烘干瓶子的表面。稱量瓶子和所含物的重量。完全清空瓶子，再注滿新鮮的沸水，冷卻的蒸餾水或去離子水。在去除氣泡之后，插入塞子并烘干，稱量瓶子和水重。所有的稱重務(wù)必要確定到更加近的毫克。

2、誤差的主要來源是瓶子中的氣泡。加熱瓶子可能是需要的，使之接近50 °C，從而消除氣泡，但是在這種情況下，稱重之前要使瓶子和所含物冷卻。另外，這個瓶子可以被放置在真空干燥機、真空應(yīng)用并釋放好幾次,直到?jīng)]有更多的空氣被提取出來。

結(jié)果表達式：

方法A：

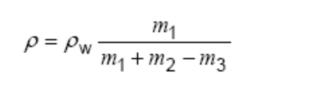

密度p，用kg/m3立方米表達，如公式所示：
